交流互用系统方案

　　1.系统概要：

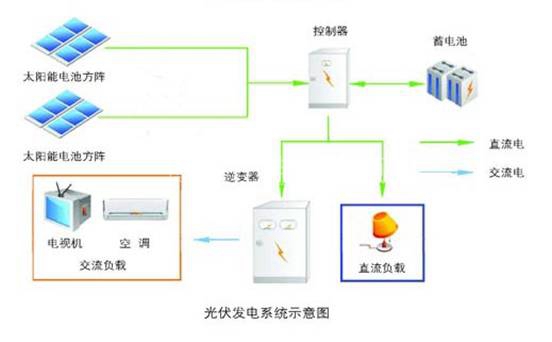

　　太阳能交流户用系统专为用户提供交流电源，同时也可以提供直流电源，交流端的交流负载冰箱、彩电、空调、洗衣机、计算机等等，加起来整成也有3千瓦到5千瓦，峰值的时候可能更高。例如电压力锅、电磁灶、电热水器等等有使用高峰时段的。 直流端可供直流灯、直流电视、收音机、小音箱、手机、照相机等负载使用，满足居民基本的生活需求。太阳能交流户用系统由六大部分组成： 太阳能电池组件方阵 、 蓄电池 、 太阳能系统专用控制器 、 逆变器 、 交流负载 、 直流负载。

　　2.系统工作原理：

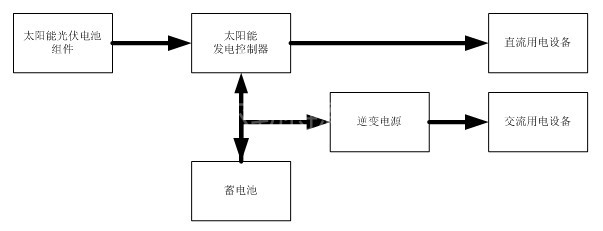

　　太阳能电池组件通过充电控制器为蓄电池进行充电，逆变电源将蓄电池的直流电逆变成交流电为交流负载进行供电。即实现了“光能→电能→化学能→电能”的能量转化过程。

　　系统的核心部件是太阳能控制器和逆变电源，控制器主要完成光伏电池对蓄电池的充电控制和放电控制，保护蓄电池不会造成过充和过放电。逆变电源将直流电逆变成交流电供交流负载使用。

　　3.典型应用与典型配置：

　　交流光伏发电系统应用广泛，我们日常的用电器绝大多数是采用交流供电的。如家庭日常供电、办公用电、生产用电等采用交流供电的场所都可以采用交流光伏发电系统供电。

典型配置

直流户用系统方案

1.系统概要

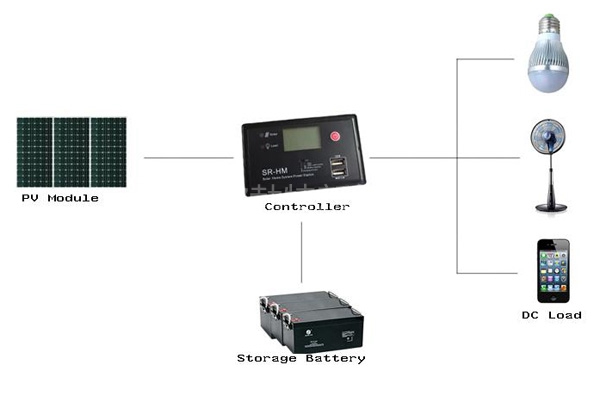

 太阳能直流户用系统专为用户提供直流电源，系统一般在100W以下，可供直流灯、直流电视、收音机、小音箱、手机、照相机等负载使用，满足居民基本的生活需求。太阳能直流户用系统由四大部分组成： 太阳能电池板 、 蓄电池 、 太阳能系统专用控制器 、 直流负载。

2.系统工作原理：

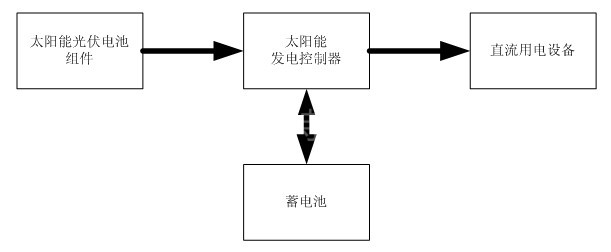

太阳光照射到电池组件表面，电池组件将太阳光能转换为直流电输出。电能通过连接导线，输送给太阳能控制器，控制器调节能量给蓄电池充电，蓄电池将电能存贮下来。当用电时，蓄电池将存贮的电能通过控制器输送到负载，供负载使用。从而形成一套独立的发电供电系统，即实现了“光能→电能→化学能→电能”的能量转化过程。

系统的核心部件是太阳能充放电控制器，控制器主要完成电池组件对蓄电池的充电控制和蓄电池对负载的放电控制。作用：保护蓄电池不会造成过充和过放电。

3.典型应用与配置说明：

4.光伏家用照明系统典型配置：
